データセンター総合試験システム
データセンターの設備において、仮想的に運用状態を再現し、総合的に設備が機能するかを検証します。
このサービス・ソリューションのポイント
- コントローラ1台で最大30台の負荷試験装置を一括制御
- スケジュール設定による自動運転
- タッチパネル採用だから操作が簡単
導入メリット
従来の操作から大幅な工数削減を実現！
スケジュール試験や一括制御により、作業員数・拘束時間を最小限に抑えることができます。
従来の操作
- 起動、設定変更等を各種装置ごとに盤面から制御
- 作業員の確保
- 試験時の切替に時間がかかる
コントローラ1台の画面操作で設定が可能！
サービス内容
データセンター向け総合試験システム（ダミーロード試験システム）とは
データセンターの設備には高品質で信頼性の高い確認・検査することが重要です。
データセンター向け総合試験システムとは、仮想的に運用状態を再現し、電力停止・過負荷・設備の機能停止など運用上発生する可能性のある事象を再現し、総合的に設備が機能するかを検証するシステムです。
コントローラでの一括制御
最大30台の模擬負荷試験器を、コントローラのタッチパネルから一括制御することが可能です。万が一、装置に異常が発生し、1台の模擬負荷試験装置が停止した際には、コントローラがすべての模擬負荷試験装置を自動で停止させ、安全を確保します。 1人で試験作業が可能‼
スケジュール試験
各試験項目のスケジュールを設定し、連続して試験を実施することができます。拘束時間の短縮‼
モニターで簡単に状況把握
モニター画面にて運転開始と停止の履歴（開始・停止時刻、試験モード、停止要因）を確認することができます。目で把握‼ 管理が容易!
- 作業員コスト約60％削減
- 試験稼働80％以上削減
コントローラ画面 操作イメージ
負荷容量試験
任意の負荷装置の出力を得る試験モードです。負荷通電中においても装置変更は可能です。
| 項目 | 詳細 |
|---|---|
| １．負荷回路選択 | 目的の負荷装置（回路）を選択設定します。 |
| ２．設定負荷合計 | 選択された負荷装置の合算値が表示されます。 |
| ３．クリア | 選択された負荷装置をクリア（ALL OFF）します。 |
| ４．反映モード | 試験中、設定負荷装置を選択後、負荷変更の反映タイミングを設定します。 一斉反映：設定反映ボタンにて負荷変更。 個別反映：負荷回路選択キーを押下したタイミングで、即時変更。 |
| ５．設定反映 | 反映モードが「一斉」の時、試験中の負荷通電の変更を行います。 |
| ６．現行負荷合計 | 試験運用中、出力されている負荷装置の合算値をモニタ表示します。 |

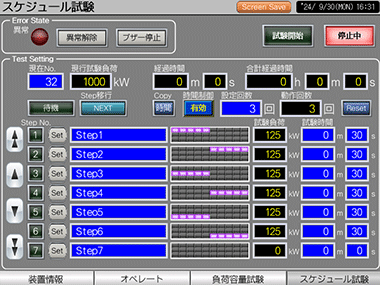

スケジュール試験
32Step分の試験パラメータを入力し、順次実行していく試験モードです。任意の試験時間毎に実行していきます。
1~32Stepまでの動作を試験サイクルとし、32Step✕設定回数分実行することで試験終了となります。
| 項目 | 詳細 |
|---|---|
| 1．負荷回路選択 | 目的の負荷装置（回路）を選択設定します。 |
| 2．負荷回路ランプ | 負荷回路位置を表示します。 |
| 3．試験時間 | 各試験時間を設定します。 |
| 4．試験名称 | 試験ごとに名称を付けられます。 |
| 5．Setボタン | 負荷設定画面を表示させます。 |
| 6．Copyボタン | Step No.1の試験時間をNo.32までコピーします。 |
| 7．設定回数 | 実行する試験サイクルの回数を設定します。 |
| 8．現在No. | 開始Stepを設定できます。試験中は実行中のStepが表示されます。 |
| 9．現行試験負荷 | 実行中のStepの試験負荷を表示します。 |
| 10．経過時間 | 実行中のStepの経過時間を表示します。 |
| 11．合計経過時間 | 合計時間を表示します。 |
| 12．NEXTボタン | 実行中のStepの経過に関わらず、次のステップに移行します。 |
| 13．待機ボタン | 負荷出力を一時停止します。 |
| 14．実行ランプ/ボタン | 実行中のStepがランプ点灯します。 |
| 15．動作回数 | 実行した試験サイクルの回数を表示します。 |
| 16．Resetボタン | 停止中に試験状況をリセットします。 |
システム構成例
機器仕様

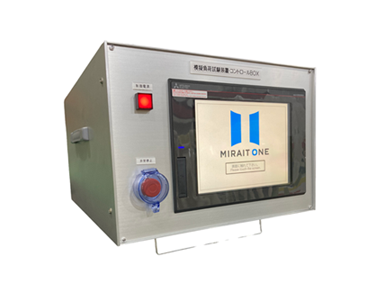

コントローラ
模擬負荷試験装置
| 項目 | 詳細 |
|---|---|
| 試験電圧 | 試験電圧 |
| 周波数 | 45〜65Hz |
| 負荷容量 | 50kW×2回路（1台あたり） |
| 容量精度 | 各回路に対して 0〜+5%以内 |
| 最大容量 | 3MW （30台接続時） |
| システム構成 | コントローラ1台で10台の模擬負荷装置（1MW）を一括制御。コントローラ3台を連系する事により、最大30台（3MW）の試験が可能。 |
| 試験モード | 負荷容量試験、負荷急変試験、スケジュール試験の3モードに対応。 |
| その他 | 試験項目ならびに装置ごとに名称入力が可能。 |
| 冷却方式 | ファンによる強制風冷方式 |
| 操作電源 | 三相200V（模擬負荷装置）、AC100V（コントローラ） |
| 設置方式 | 屋内設置、キャスター付 |
| 外形寸法 | 模擬負荷装置：W800 × D950 × H1,100 + 200mm コントローラ：W480 × D550 × H300mm（ラック実装タイプ） |
| 質量 | 模擬負荷装置：300kg コントローラ：16kg |
よくある質問
Q.発注から試験開始まで、どの程度日数が必要ですか。
関東地方の場合、2週間程度です。
Q.自社で準備するものはありますか。
当社ですべて準備可能です。
Q.作業環境の条件はありますか。
模擬負荷試験装置には三相200V、コントローラはAC100Vの電源が必要です。
また、室内の温度が上昇しますので、換気ができる環境でのご使用を推奨しています。
Q.UPS1台からでも依頼可能ですか。
1台からご対応可能です。
サービス導入のお問い合わせ・ご相談等、お気軽にご連絡ください。
